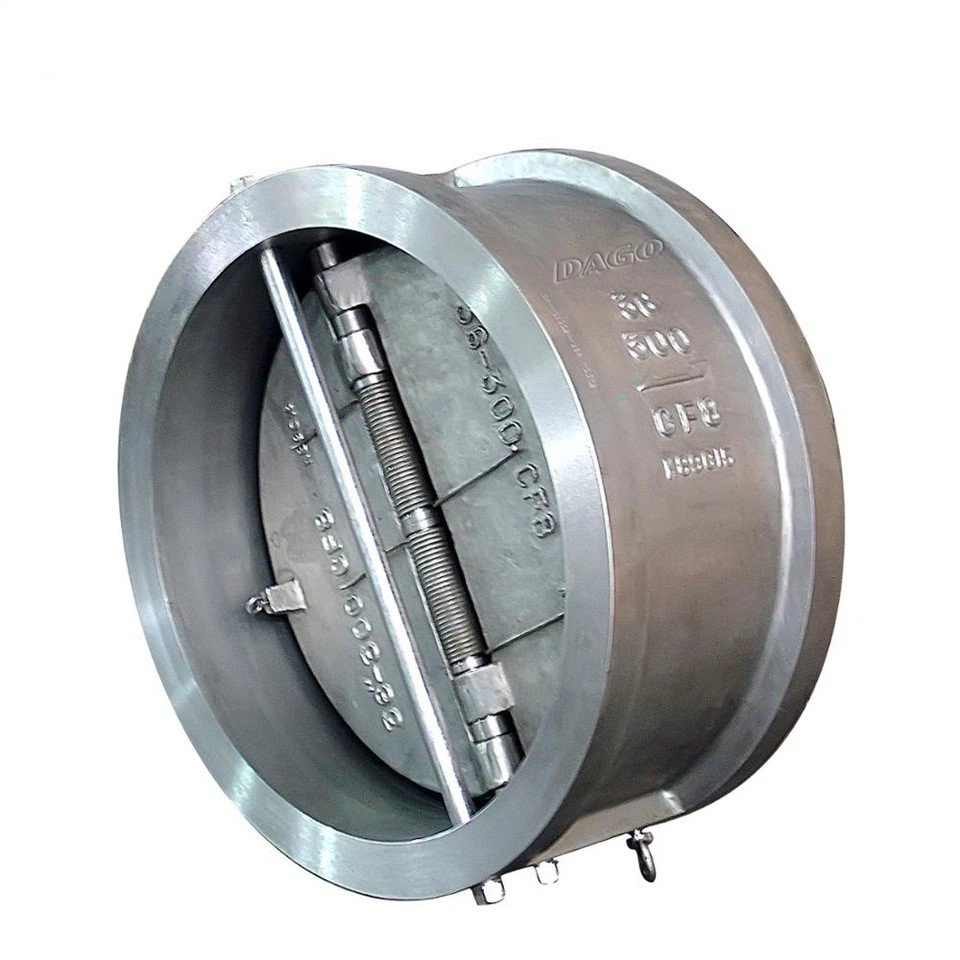

Vàlvula de control d'oblia de doble placa

Descripció i característiques

Les vàlvules de control d'oblia de doble placa tenen dos discos en forma de mitja lluna carregats de molla que giren sobre el seu eix. Les plaques de disc es mantenen tancades per la molla de torsió. Quan el fluid flueix en la direcció cap endavant, la pressió del fluid fa que les plaques de disc s'obrin, permetent el flux. La vàlvula de control de doble placa està tancada per la molla tan aviat com el cabal cessa, abans que es pugui produir qualsevol flux invers.

● Pes lleuger, disseny versàtil, 80 a 90% més lleuger que les vàlvules de control de cos sencer convencional.

● Redueix els suports de canonada, simplifica la canonada, la instal·lació més fàcil i menys costosa.

● Consideracions tèrmiques i sísmiques reduïdes.

● No hi ha necessitat de suport car addicional.

● Ús òptim de l'espai; canonada simplificada.

● El disseny de la doble porta carregat de primavera té una pressió d'esquerda baixa.

● Els discos s'obren 85° per garantir un tancament positiu.

● Materials i acabats disponibles per a tots els serveis dins del rang de temperatura.

Especificacions

Interval de mides	Material corporal
2"-8" DN50-DN200	WCB, CF8, CF8M, CF3, CF3M
Classificació de pressió	Disc Material
Classe 150-Classe2500 PN16-PN200	WCB, CF8, CF8M, CF3, CF3M
Finalitza la connexió	Material de seient
Tipus d'oblia	F6a, STL6, 304.316, Hastelloy, Monel, etc.
Estil de l'estructura	Material de tija
Port complet, placa dual	2Cr13, 304, 304L, CF8M, CF3M
Opcions de l'actuador	Estàndard de disseny
/	API594, API 6D, ASME B16.34, DIN3356, JB/T8937
Rang de temperatura	Estàndard cara a cara estàndard
-29 °C ~ 425 °C	API 594, API 6D, DIN3202, JB/T8937
Estàndard de connexió	Estàndard de prova
Perforació de brides: ASME B 16.5/ASME 16.47, DIN2543-2545, JB/T9112 ~ 24	API598, ISO5208, DIN3230, JB/T9092

marca	DAGO o OEM
prova	Quantitat 100% provada abans del lliurament
garantir	12 mesos des de la data d'enviament o negociable
MOQ	1 Conjunt
mostra	disponible
color	Client necessari o fabricant per defecte
Embalatge	Bossa de plàstic embolicada a l'interior, estoig de fusta marinera a l'exterior
certificat	API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Certificat de prova del molí
País d'origen	Zhejiang, Xina
Codi HS	848180 (universal), 8481804090 (Xina)
port	Xangai o Ningbo
Condicions de pagament	T/T, L/C, Unió Occidental
