Quin paper té l'alleujament de la cavitat a la vàlvula de bola?
Una de les peces clau que desenvolupen els fabricants de vàlvules industrials és la vàlvula de bola. El transport de mitjans a través de canonades és una aplicació per a ells per la seva robustesa, fiabilitat i adaptabilitat. D'altra banda, la pressió augmentarà si els mitjans estan confinats en un espai tancat i no poden expandir-se. Amb vàlvules de bola aïllades, això passa sovint. I això pot provocar problemes com ara fallades del sistema, danys a la vàlvula i fuites.
Les vàlvules de bola estan dissenyades amb forats d'alleujament de cavitats per resoldre aquest problema alliberant la pressió emmagatzemada i evitant problemes futurs.
Aquesta publicació explicarà què és el forat d'alleujament de la cavitat d'una vàlvula de bola i com funciona.

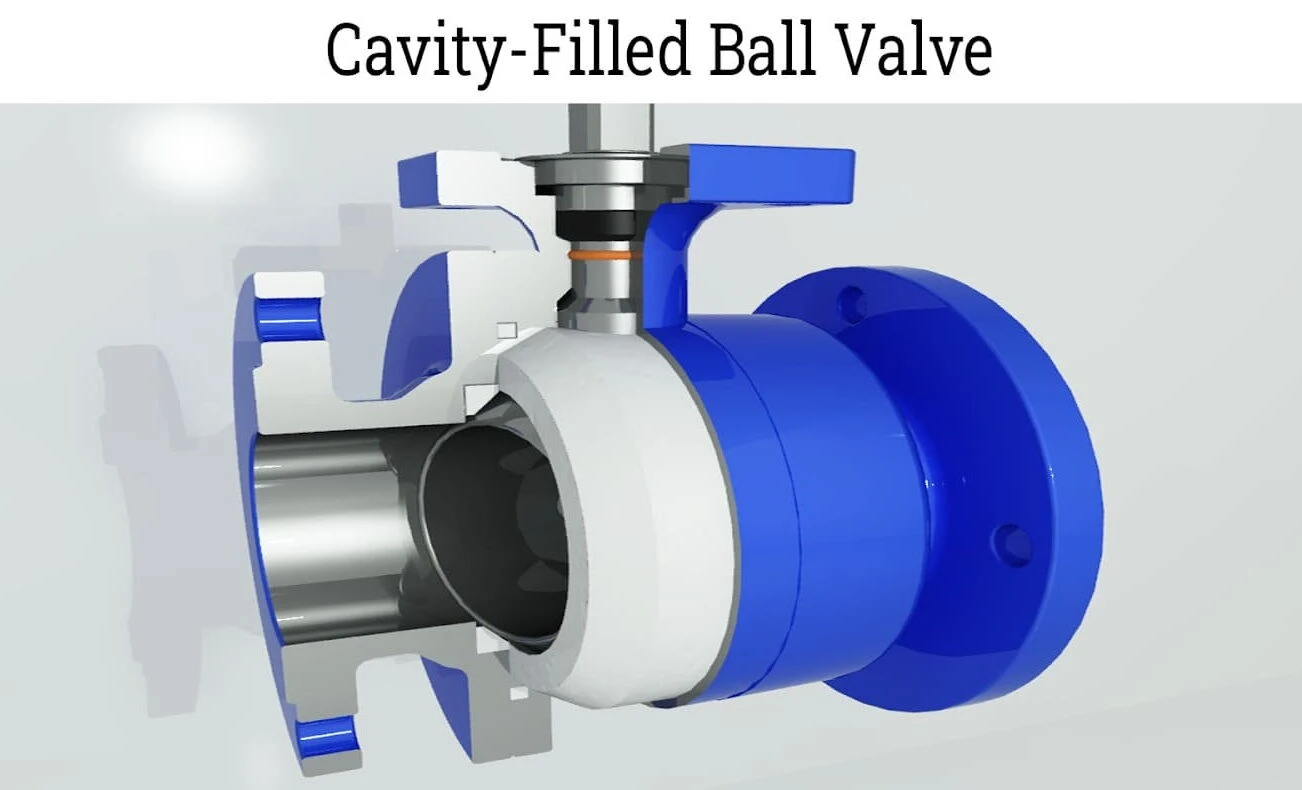

Què és el forat d'alleujament de la cavitat a la vàlvula de bola
Qualsevol pressió que hagi quedat atrapada a la cavitat de la vàlvula es pot alliberar mitjançant un petit forat perforat anomenat forat d'alleujament al cos de la vàlvula de bola. Aquest forat, que es pot trobar a l'extrem aigües avall o amunt de la vàlvula, es fa normalment per evitar que l'acumulació de pressió danyi o deformi les parts internes de la vàlvula.
Alleujament de la cavitat a les vàlvules de bola de muñón
En aplicacions d'alta-pressió i alta-temperatura en què un rendiment fiable és essencial, s'utilitzen vàlvules de bola amb forats d'alleujament. La bola fixa d'aquesta vàlvula, que es manté en el seu lloc per un eix o muñón, permet un control precís de l'obertura i el tancament de la vàlvula.
Les vàlvules de bola de muñón amb un seient d'efecte pistó únic que allibera automàticament la pressió a la canonada són produïdes per certs venedors de vàlvules de bola industrials. Els "seients d'auto-alleujament" estan integrats en aquestes vàlvules per alleujar la pressió.
El mitjà queda atrapat a la cavitat del cos per la vàlvula de bola d'alleujament de pressió de la cavitat del muñón quan la vàlvula està tancada. A més, quan s'escalfa, la pressió de la cavitat del cos augmenta contra la càrrega de la molla, empenyent el seient de la vàlvula de bola aigües avall més lluny de la bola. Com a resultat, la pressió s'allibera.
Alleujament de la cavitat en vàlvules de bola flotants
Igual que una vàlvula de papallona industrial, les vàlvules de bola flotants estan fetes per empreses de vàlvules i s'utilitzen habitualment en diversos sectors a causa de la seva assequibilitat i facilitat d'ús. Una bola que flota entre els dos seients d'aquestes vàlvules permet un segellat hermètic i un funcionament de parell baix. Quan la vàlvula està tancada, el medi s'enganxa a la cavitat. A més, la pilota té la capacitat de viatjar lateralment entre els dos seients elastomèrics quan està tancada.
El costat aigües avall de la vàlvula té forats d'alleujament perforats per proporcionar alleujament de la cavitat per a les vàlvules de bola flotants. En permetre que qualsevol pressió emmagatzemada a la cavitat de la vàlvula s'alliberi, aquests forats d'alleujament ajuden a evitar que l'acumulació de pressió danyi la vàlvula i altres equips. En buscar fluid a la cavitat, aquests forats d'alleujament també es poden utilitzar per confirmar que la vàlvula està tancada.
Quin és el propòsit de les vàlvules de bola ventilades
L'objectiu principal de les vàlvules de bola ventilades és oferir un mètode fiable i segur per alliberar gas o líquid dels dipòsits o canonades. De vegades, les variacions de temperatura o pressió poden provocar que els gasos o líquids acumulin pressió. D'això poden derivar-se condicions perilloses com explosions o altres problemes de seguretat. En oferir un mètode fiable i segur per expulsar líquids o gasos que han quedat atrapats, les vàlvules de bola ventilades ajuden a reduir aquests perills.
Les vàlvules de bola ventilades també es poden utilitzar per controlar el flux de líquids o gasos a través de canonades. L'objectiu de la vàlvula de bola ventilada és regular amb precisió el cabal de fluid a la canonada. El cabal es pot ajustar manualment o automàticament amb l'ús d'un actuador. Això fa que la vàlvula sigui adequada per a una varietat d'usos on el control precís del cabal és crucial.
A més, les vàlvules de bola ventilades estan fetes per a una neteja i un manteniment senzills. La construcció senzilla d'aquestes vàlvules facilita la neteja i el desmuntatge. Això els fa perfectes per al seu ús en indústries com la processament d'aliments i la farmacèutica on la higiene i el sanejament són essencials.
Proves d'alleujament de cavitats per a vàlvules
Per trobar líquids o altres mitjans amb capacitat de calor atrapats a la cavitat corporal, cal fer proves d'alleujament de la cavitat. S'aconsella en situacions en què el medi s'escalfa o experimenta fluctuacions importants de pressió i temperatura al llarg del temps.
Les proves d'alleujament de cavitats que especifica l'API 6D s'enumeren a continuació.
Vàlvules de bola Trunnion
Poseu la vàlvula a mig-oberta per deixar entrar l'aigua. Obriu la vàlvula als dos extrems per permetre que l'aigua surti de les connexions de prova.
Apliqueu pressió a la cavitat de la vàlvula i registreu l'alleujament de pressió que es produeix quan un seient de la vàlvula allibera la pressió de la cavitat a l'extrem de la vàlvula.
Fins que s'alliberi el segon seient, mantingueu augmentant la pressió de la cavitat mentre utilitzeu una mena de vàlvula amb un segon alleujament del seient. Observeu la pressió d'alleujament al segon seient.
Alleujar a una pressió superior a 1,33 vegades la pressió nominal de la vàlvula per obtenir un rendiment òptim.
Vàlvules de bola flotants
Apliqueu 1,33 vegades la pressió nominal de la vàlvula de pressió mentre la vàlvula està mig-oberta.
Deixeu que cada extrem recuperi la pressió atmosfèrica després de tancar la vàlvula.
Per veure si el medi de prova que s'ha atrapat a la cavitat s'ha alliberat, obriu parcialment la vàlvula. La prova falla si els mitjans de pressió s'enganxen a la cavitat.
Les funcions de l'alleujament de la cavitat de la vàlvula de bola
L'element d'alleujament de la cavitat d'una vàlvula de bola fa un paper crucial en la preservació tant de la funcionalitat com de la seguretat de la vàlvula. Aquests són alguns dels seus usos:
Protecció contra sobrepressió: l'alleujament de la cavitat de la vàlvula de bola està pensat per protegir-se dels danys per sobrepressió a la cavitat de la vàlvula que podria danyar el cos de la vàlvula i altres parts. A una pressió determinada, el mecanisme d'alleujament s'obre per eliminar l'excés de pressió i aturar situacions perilloses com fuites o explosions.
Evita danys als segells o als seients per sobrepressió: el forat d'alleujament de la cavitat d'una vàlvula de bola ajuda a mantenir les capacitats de segellat de la vàlvula. Això garanteix la capacitat de la vàlvula de funcionar correctament i aturar les fuites de fluids.
El fàcil manteniment és possible gràcies a la vàlvula de bola d'alleujament de pressió de la cavitat, que ofereix una manera d'alliberar la pressió mentre es desmunta o es repara la vàlvula. Això fa que el manteniment de la vàlvula sigui segur i senzill. Això augmenta la fiabilitat de la vàlvula i redueix la possibilitat de contratemps durant el manteniment.
El flux de fluid regular és possible gràcies al mecanisme d'alleujament de la cavitat, que manté constant la pressió de la cavitat de la vàlvula i facilita el control del flux de fluids amb precisió. Això millora l'eficàcia i la funció de la vàlvula.
Millora la seguretat: en garantir que el mecanisme d'alleujament funciona correctament, una vàlvula de bola amb un forat d'alleujament augmenta la seguretat de la vàlvula. Això redueix la possibilitat d'accidents i millora la fiabilitat general de la vàlvula.
Conclusió
L'alleujament de la cavitat de la vàlvula de bola és essencial per protegir les vàlvules de bola de danys i garantir el funcionament fiable i segur d'una sèrie d'aplicacions industrials. Aquests forats d'alleujament estan destinats a alliberar la pressió atrapada a les vàlvules de bola de muñón i vàlvules de bola flotants, evitant així possibles problemes com ara fuites, danys a la vàlvula i fins i tot fallades del sistema.
